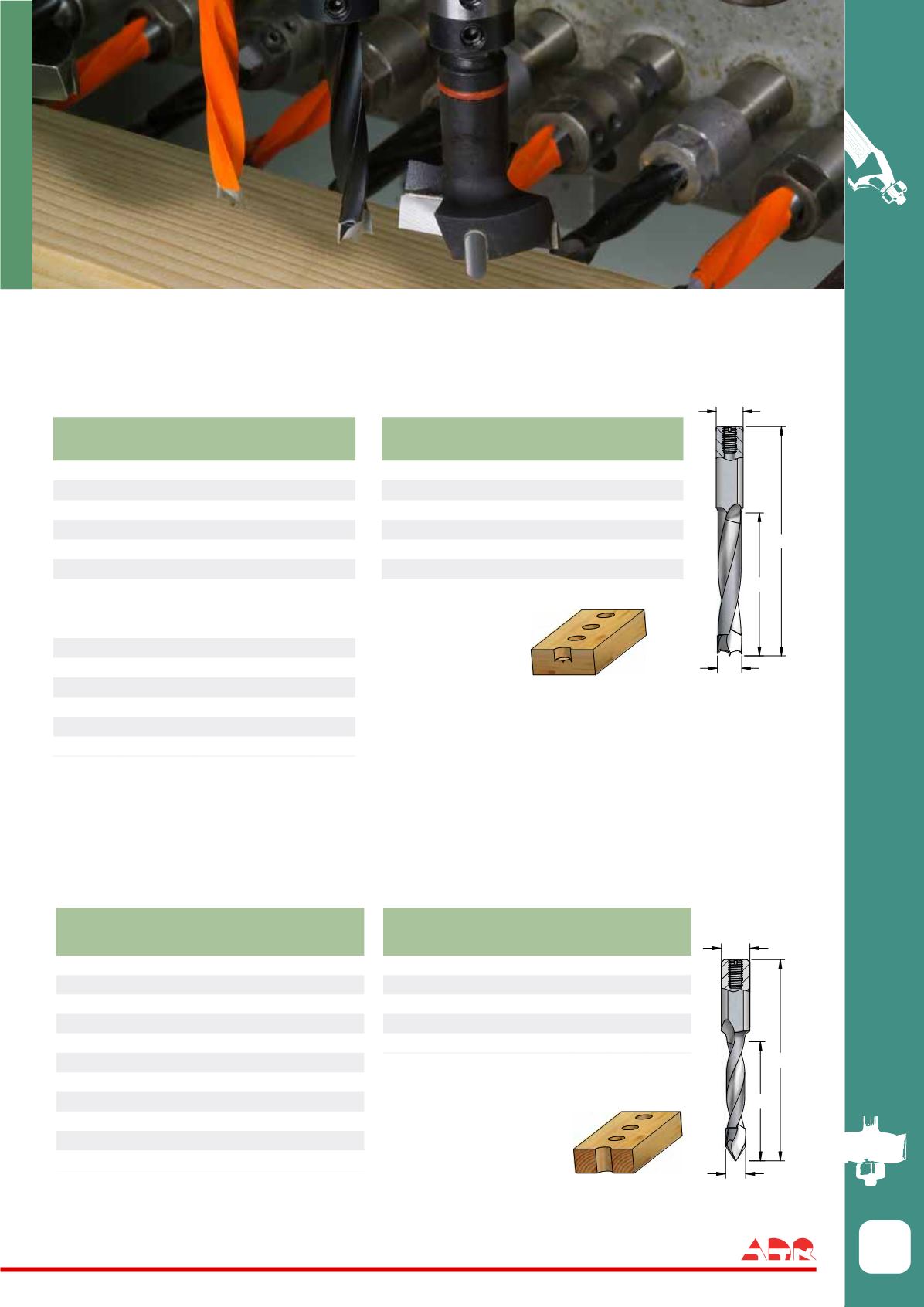

Industrial Drilling
TOOLS FOR BORING MACHINES
Drills and accessories for Multi Drilling Machines, CNC / Point to Point boring machines and other machines with “Combi” system
chuck. The shanks have 10mm Diameter and a flat area on one side for tightening it inside the chuck. A fine tuning of the drill
length is possible, using the length adjustment screw which is inserted in the back of the shank.
Length adjustment set screw - BR50100 (M5 x 10).
DDB
Dowel Drills for Blind Holes
Carbide Tipped
Fits 10 mm combi chucks right hand and left hand rotation.
DDT
Through Hole Drills
Carbide Tipped
Fits 10 mm combi chucks right hand and left hand rotation.
Tool No.
D L L1 d
Right
Left
mm mm mm mm
DDB04577 DDB04577L 4 57.5 27 10x27
DDB05577 DDB05577L 5 57.5 27 10x27
DDB06577 DDB06577L 6 57.5 27 10x27
DDB07577 DDB07577L 7 57.5 27 10x27
DDB08577 DDB08577L 8 57.5 27 10x27
DDB10577 DDB10577L 10 57.5 27 10x27
DDB12577 DDB12577L 12 57.5 27 10x27
DDB04707 DDB04707L 4 70 35 10x30
DDB05707 DDB05707L 5 70 35 10x30
DDB06707 DDB06707L 6 70 35 10x30
DDB07707 DDB07707L 7 70 35 10x30
DDB08707 DDB08707L 8 70 35 10x30
DDB10707 DDB10707L 10 70 35 10x30
DDB12707 DDB12707L 12 70 35 10x30
Tool No.
D L L1 d
Right
Left
mm mm mm mm
DDB05777 DDB05777L 5 77 44 10x30
DDB06777 DDB06777L 6 77 44 10x30
DDB07777 DDB07777L 7 77 44 10x30
DDB08777 DDB08777L 8 77 44 10x30
DDB10777 DDB10777L 10 77 44 10x30
DDB12777 DDB12777L 12 77 44 10x30
Tool No.
D L L1 d
Right
Left
mm mm mm mm
DDT05577 DDT05577L 5 57.5 25 10x25
DDT06577 DDT06577L 6 57.5 25 10x25
DDT07577 DDT07577L 7 57.5 25 10x25
DDT08577 DDT08577L 8 57.5 25 10x25
DDT05707 DDT05707L 5 70 40 10x25
DDT06707 DDT06707L 6 70 40 10x25
DDT07707 DDT07707L 7 70 40 10x25
DDT08707 DDT08707L 8 70 40 10x25
DDT10707 DDT10707L 10 70 40 10x25
DDT12707 DDT12707L 12 70 40 10x25
Tool No.
D L L1 d
Right
Left
mm mm mm mm
DDT05777 DDT05777L 5 77 45 10x25
DDT06777 DDT06777L 6 77 45 10x25
DDT07777 DDT07777L 7 77 45 10x25
DDT08777 DDT08777L 8 77 45 10x25
DDT10777 DDT10777L 10 77 45 10x25
Dowel drill
d
D
L
L1
d
Throught hole drill
D
L
L1
±0.1
